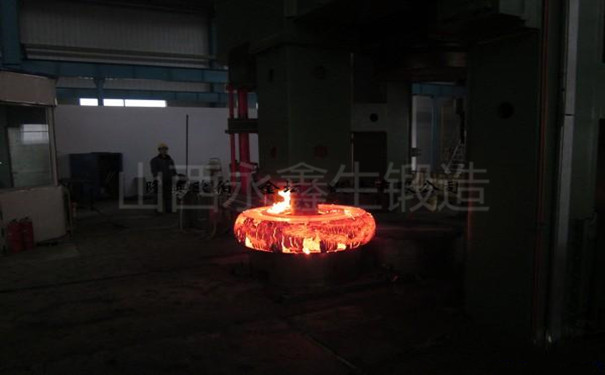

鍛造廠對316不銹鋼加熱溫度不能太高。因過高的溫度會使組織中出現(xiàn)δ鐵體，塑性下降，容易鍛裂。鍛造廠加熱時應避免脫碳，因為脫碳會促使局部形成鐵素體，降低316不銹鋼鍛件的硬度和強度。所以應在還原性氣氛的爐氣中加熱。

       316不銹鋼鍛件可以用熱處理方法來細化晶粒，改善力學性能，提高抗腐蝕能力，所以，后一火的變形量無特殊要求。鍛造加工時要避免金屬變形速度過快，以免導致裂紋與過熱。



       316不銹鋼鍛后冷卻與熱處理時這類鋼鍛后空冷時，會出現(xiàn)馬氏體和碳化物，內(nèi)應力較大，容易出現(xiàn)裂紋。因此，鍛造廠在鍛后應緩慢冷卻，一般在熱砂中冷卻或坑冷。取出后應及時進行等溫退火，消除內(nèi)應力，以免在以后酸洗或存放過程中產(chǎn)生開裂和降低硬度，并便于切削加工。退火溫度一般為750~800℃，保溫1~3h，緩冷至600℃后空冷。



文章原創(chuàng)如需轉(zhuǎn)載請注明永鑫生鍛造廠提供！

---

我們只做好鍛件www.icnry.com

文章原創(chuàng)如需轉(zhuǎn)載請注明永鑫生鍛造廠提供！
